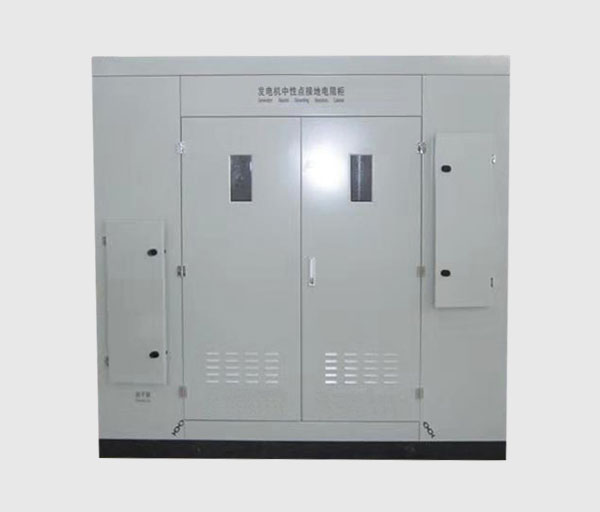

接地电阻柜系统说明随着柴油机组发电在国内及国际上的应用广泛，防止系统接地后损害机组，采用接地电阻柜可以降低接地电流，降低健全相的电压。在系统接地后，健全相的电压升高，会造成过电压保护设备误动作，电压过高甚至造成避雷器或过电压保护器损坏，影响系统运行。

接地电阻安装于中性点上，会降低其他相电压升高，保护系统运行。在系统某相接地后，接地点的电流很大，电流会经过中性点传导到其他相。发电机组的中性线电流有一定的限制，如果过大，就会烧毁中性线，甚至整个线圈。加装接地电阻后，就会限制接地电流到某个合适的值，防止损坏继续扩大。

按照相关的标准，接地电流一般设定在中性点通过电流的25%-40%之间。一般接地电阻电流设计为50A左右。还和系统机组多少和接地变压器接地方式等有关。接地电阻大都采用铁络铝电热合金制造，电导率高，温度系数高，可耐1400℃的高温，耐腐蚀性好，稳定性好。柜内一般标配电流互感器，检测接地电流信号后，在接地后可以及时报警。

接地电阻柜加装智能检测保护装置，可记录接地电流，接地时间，柜内的温度湿度，接地次数，设有485通讯接口，上传相关数据到主控室。根据电阻柜的上下游设备的接线方式确定柜子的进出线方式，一般有上进下出和下进下出，采用上进下出时柜体顶端装有穿墙套管。

根据使用场所的环境决定采用哪种柜体，一般有KYN28柜、冷轧钢板、不锈钢柜体等。在设计可加NS-ZK系列电阻柜智能监控装置，可以监测接地电阻柜多个参数，可记录单相接地时间、电阻温度、接地电流大小、环境温度、湿度，并且可以记录接地次数，同时具有通讯接口，满足了变电站可无人职守的要求。

为检修方便设计时可加装真空接触器或隔离开关；电阻柜重量在300kg以上的，柜体顶部设计装有吊环，便于机械吊装；电阻柜底部需要安装槽钢底座，便于叉车的装卸。
