LCH-L(J)K零序电流互感器

所属分类：其他电力设备
点击次数：
发布日期：2023/07/26
规格：
类型：
在线询价

详细介绍

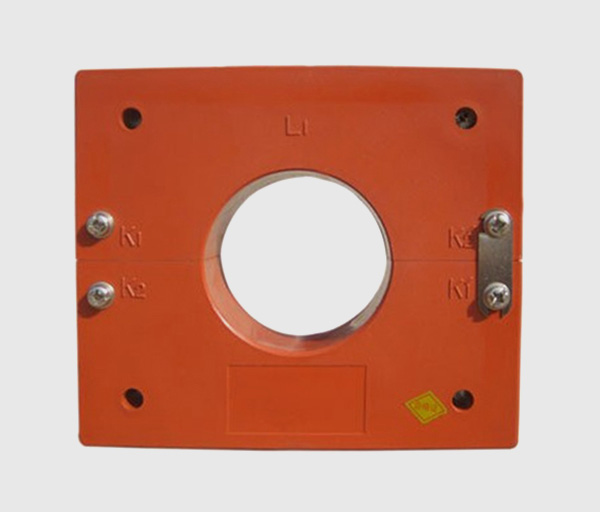

LCH-L(J)K零序电流互感器经公司质量检测部门检测，具有精度高，线性度好，安装方便，外型美观等特点。
孔径Ф40～Ф360的零序电流互感器（电缆型），有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。产品分整体式和组合式两类。互感器采用工程塑料外壳、树脂浇注全密封；外型美观、安装方便、节省安装空间、规格品种多，可适用各种保护装置和电力系统各种运行方式（中性点接地，中性点不接地，大电阻接地，小电阻接地和消弧线圈接地）的需要。

型号含义

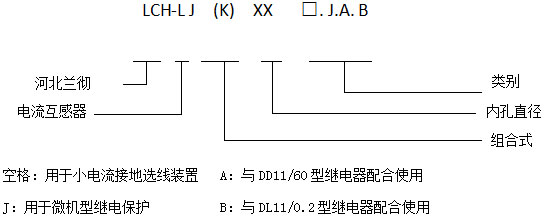

LCH-L(J)K零序电流互感器型号含义

ABS外壳浇注式零序电流互感器数据及尺寸（见表1、表2）
表1：

型号	一次零序电流（A）	二次电流（A）	二次负荷（Ω）	建议用途	外形尺寸（㎜）
LCH-LJ40 LCH-LJK40	1-40	0.02 -1	2.5	与小电流接地选线装置等配合使用	孔径	长	高		厚	地脚中心距	地脚螺丝
					40	120	120		56	85	M8
LCH-LJ80 LCH-LJK80	1-40	0.02 -1	2.5	与小电流接地选线装置等配合使用	孔径			80
					长			195
					高			168
LCH-LJ80A LCH-LJK80A	3-5	0.03 -0.06	10	与DD11/60型继电器配合使用	厚			47
					地脚中心距			175
					地脚内螺孔			M8
LCH-LJ80B LCH-LJK80B	10	0.2	10	与DL11/0.2型继电器配合使用	B			144
					C			122±2
LCH-LJ100 LCH-LJK100	1-40	0.02 -1	2.5	与小电流接地选线装置配合使用	孔径			100
					长			215
					高			190
LCH-LJ100A LCH-LJK100A	3-5	0.03 -0.06	10	与DD11/60型继电器配合使用	厚			53
					地脚中心距			195
					地脚内螺孔			M8
LCH-LJ100B LCH-LJK100B	10	0.2	10	与DL11/0.2型继电器配合使用	B			158
					C			137±2
LCH-LJ120 LCH-LJK120	1-40	0.02 -1	2.5	小电流接地选线装置配合使用	孔径			120
					长			235
					高			210
LCH-LJ120A LCH-LJK120A	3-5	0.03 -0.06	10	与DD11/60型继电器配合使用	厚			60
					地脚中心距			215
					地脚内螺孔			M8
LCH-LJ LCH-LJK120B	10	0.2	10	与DL11/0.2型继电器配合使用	B			175
					C			153±2
LCH-LJ140 LCH-LJK140	1-40	0.02 -1	2.5	小电流接地选线装置配合使用	孔径			140
					长			275
					高			250
LCH-LJ140 LCH-LJK140A	3-5	0.03 -0.06	10	与DD11/60型继电器配合使用	厚			75
					地脚中心距			255
					B地脚内螺孔			M10
LCH-LJ140B LCH-LJK140B	10	0.2	10	与DL11/0.2型继电器配合使用	B			202
					C			179±2
LCH-LJ160 LCH-LJK160	1-40	0.02 -1	2.5	小电流接地选线装置配合使用	孔径			160
					长			275
					高			250
LCH-LJ160A LCH-LJK160A	3-5	0.03 -0.06	10	与DD11/60型继电器配合使用	厚			75
					地脚中心距			255
					地脚内螺孔			M10
LCH-LJ160B LCH-LJK160B	10	0.2	10	与DL11/0.2型继电器配合使用	B			202
					C			179±2
LCH-LJ180 LCH-LJK180	1-40	0.02 -1	2.5	小电流接地选线装置配合使用	孔径			180
					长			360
					高			325
LCH-LJ180A LCH-LJK180A	3-52-4	0.03 -0.06	10	与DD11/60型继电器配合使用	厚			75
					地脚中心距			330
					地脚内螺孔			M12
LCH-LJ180B LCH-LJK180B	10	0.2	10	与DL11/0.2型继电器配合使用	B			260
					C			238±2
LCH-LJ200 LCH-LJK200	1-40	0.02 -1	2.5	小电流接地选线装置配合使用	孔径			200
					长			360
					高			325
LCH-LJ200A LCH-LJK200A	3-5	0.03 -0.06	10	与DD11/60型继电器配合使用	厚			75
					地脚中心距			330
					地脚内螺孔			M12
LCH-LJ200B LCH-LJK200B	10	0.2	10	与DL11/0.2型继电器配合使用	B			260
					C			238±2

表2：

型号	电流比(A)	准确极	额定输出(VA) (COSФ=0.8 滞后)	准确限值系数	短时热电流KA-S	外形尺寸㎜
						孔径 φ	长 L	高 H	厚 D	地脚中心距	地脚内螺孔	B	C
LCH- LJ40J （整体式） LCH- LJK40J （组合式）	40/1 50/1 75/1 100/1 150/1 200/1 及以上	10P	1；2.5	5	5-1	40	120	120	56	85	M8
	100/5 150/5 200/5 及以上	10P	5；10
LCH-LJ80J （整体式） LCH- LJK80J （组合式）	40/1 50/1 75/1 100/1 150/1 200/1 及以上	10P	1；2.5；5	5	5-1	80	195	168	47	175	M8	144	122±2
	50/5 75/5 100/5 150/5 200/5 及以上	10P	5；10	5	5-1
LCH-LJ 100J (整体式) LCH-LJK 100J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	100	215	190	53	195	M8	158	137±2
			5	5
			10	10	5-1	100	235	210	75	215	M8	175	153±2
	100/1 100/5 150/1 150/5	10P	1；2.5；5	5；10	6.5-1	100	215	190	53	195	M8	158	137±2
			10	5
			10	10	10-1	100	235	210	75	215	M8	175	153±2
			20	5
	200/1 200/5 250/1 250/5 300/1 300/5 及以上	10P	1；2.5；5	5；10	13-1	100	215	190	53	195	M8	158	137±2
			10	5；10
			20	5；10	20-1	100	235	210	75	215	M8	175	153±2
			30	5

LCH-LJ 120J (整体式) LCH-LJK 120J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	120	235	210	60	215	M8	175	153±2
			10	5
			10	10	5-1	120	275	250	75	255	M10	202	179±2
	100/1 100/5 150/1 150/5	10P	1；2.5；5	5；10	6.5-1	120	235	210	60	215	M8	175	153±2
			10	5
			10	10	10-1	120	275	250	75	255	M10	202	179±2
	150/1 150/5	10P	20	5；10
			30	5；10
	200/1 200/5 250/1 250/5 300/1 300/5 及以上	10P	1；2.5；5	5；10	13-1	120	235	210	0	215	M8	175	153±2
			20	5
			20	10	20-1	120	275	250	75	255	M10	202	179±2


			30	5
LCH-LJ 140J (整体式) LCH-LJK 140J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	140	275	250	75	255	M10	202	179±2
			10	5
			10	10
	100/1 100/5 150/1 150/5	10P	5	5；10	10-1
			10	5；10
			20	5；10
	200/1 200/5 250/1 250/5	10P	1；2.5；5	5；10
			20	5；10
			30	5
	300/1 300/5 及以上	10P	5；10；20；30	5；10	20-1
LCH-LJ 160J (整体式) LCH-LJK 160J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5 10	5； 10	5-1	160	275	250	75	255	M10	202	180
						160	275	250	140	255	M10	202	180
	100/1 100/5 150/1 150/5	10P	1；2.5；5	5；10	10-1	160	275	250	75	255	M10	202	179±2
			10	5；10
			20	5；10
	200/1 200/5 250/1 250/5	10P	1；2.5；10；15	5；10	20-1
			20	5；10

	300/1 300/5 及以上	10P	1；2.5；5；10	5；10
			20；30	5

LCH-LJ 180J (整体式) LCH-LJK 180J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	180	360	325	75	330	M12	260	238±2
			10	5；10

	100/1 100/5 150/1 150/5	10P	1；2.5；5；10	5；10	10-1
			20	5；10

	200/1 200/5 250/1 250/5 300/1 300/5 及以上	10P	1；2.5；5；10	5；10	20-1


			20；30	5


LCH-LJ 200J (整体式) LCH- LJK 200J (组合式)	50/1 50/5 75/1 75/5	10P	1；2.5；5	5；10	5-1	200	360	325	75	330	M12	260	238±2
			10	5；10

	100/1 100/5 150/1 150/5	10P	1；2.5；5；10	5；10	10-1
			20	5；10

	200/1 200/5 250/1 250/5 300/1 300/5 及以上	10P	1；2.5；5；10	5；10	20-1


			20；30	5
